Los 12 diseños arquitectónicos modernos más innovadores del mundo.

1. Edificio Infosys. Hinjewadi, provincia de Pune. India

La casa central de Infosys en India, es un precioso edificio de alta tecnología. La estructura entera parece una aeronave y esta ilusión es creada por su forma: una estructura elipsoide con inclinado en aproximadamente 10 grados de ángulo.

El edificio fue el primer ocupante del parque IT llamando Parque Rajiv Gandhi Infotech. En este parque, hay aproximadamente 20 compañías de software como Mindtree, Tata Technologies, Tech Machindra and CISCO.
El edificio  Infosys definitivamente es el mejor de todos. Fue construido en base a los diseños del arquitecto Hafeez Contractor un importante y respetado arquitecto indio conocido por su compromiso por los diseños “verdes”. El edificio es una combinación de acero, vidrio y aluminio.

2. Museo de Arte Milwaukee.  Lake Michigan, Milwaukee. Wisconsin

El Museo de Arte Milwaukee es un espectacular edificio que se divide en 3 partes: el Centro para la memoria de la guerra, el pabellón Quadracci y los jardines Cudahy. Este es uno de los museos modernos más interesantes. El Museo de Arte de Milwaukee tiene más de 30.000 metros cuadrados. Emula a las embarcaciones que se pasean por el lago y el edificio tiene en su arquitectura: mástil, proa y una especie de velas.

Fue diseñado por los arquitectos Santiago Calatrava, David Kahler y Eero Saarinen. El pabellón Quadracci es el más impresionante a nivel visual, construido bajo el estilo posmoderno de acuerdo a los planos de Calatrava. El Hall Windhover es la estructura arquitectónica de mayor atracción, y tiene un cielo de vidrio de 90 pies de altura. El nuevo ala del museo diseñado por Calatrava es un enorme juego de arcos de fibra de carbono que se ajustan para modular la entrada de luz y de calor del museo. El MAM está situado sobre el puente de agua, en el gran lago de Michigan.

3. Instituto holandés de sonido y visión. Hilversum, Holanda

El efecto general del edificio, es fascinante: colorido y paneles de vidrio traslúcidos, muy alegres, lujosos y opulentos. El edificio fue diseñado por Neutelings Riedijk Architects, y tiene 5 niveles subterráneos y otros tantos sobre el suelo. Los niveles subterráneos contienen los archivos y materiales mientras que los superiores es donde se encuentra el museo de medios abierto a los visitantes.

Los paneles de vidrio en la fachada es muy característico de un collage de cuadros famosos y fotos de las películas holandesas y series de televisión.

4. Museo de Arte de Denver. Denver, Estados Unidos.

El edificio  se comenzó a principios de 1948, cuando el diseñador Burnham Hoyt diseñó lo que se conoció como la Galería Schleier. A través de los años, le han hecho numerosas ampliaciones ya que el museo necesita más espacio para guardar sus tesoros. Dos de las más famosas anexiones fueron el Edificio Frederick C. Hamilton  y el North Building.

Museo de Arte de Denver. Edificio principal

El Frederic C. Hamilton fue diseñador por el arquitecto Daniel Liebeskind, y el diseño se asemeja a los hermosos picos de las montañas Rocky y todos los tipos de formaciones rocosas geométricas típicas de la geología de Denver. El edificio entero se recubrió de enormes paneles de titanio que de acuerdo al arquitecto: “reflejan el brillo del sol de Colorado”.

Edificio Frederic C. Hamilton

5. Federation Square. Melbourne, Australia

La Plaza de la Federación (Federation Square) es la segunda atracción turistica de la ciudad después del Crown Casino. El proceso de construcción de la plaza tuvo gran controversia a pesar de que hoy es una de las estructuras más admiradas del mundo.

El edificio está construido según el deconstructivismo, ofreciendo un sentido de fragmentación y una estética minimalista. Las fachadas están cubiertas por vidrio y lajas de arenisca, zinc y marcos de metal con lo cual conformaron interesantes patrones geométricos. Los diseñadores del proyecto fueron los integrantes de Lab Architecture Studio con el maestro Donald Bates y Peter Davidson a la cabeza junto con la firma local Bates Smart.

6. La Tete-au-Carre. Niza. Francia

La Tete au Carre es un edificio muy visual, que es la biblioteca central ubicada en el corazón de Niza, Francia. Es la primera escultura habitada del mundo, y está construida enteramente en aluminio. El famoso escultor y pintor Sacha Sosno junto con los arquitectos Yves Bayard y Francis Chapuis fueron los creadores. La traducción literal de Tete au Carre es “Pensando dentro de la caja”. Dentro de la cabeza hay 3 pisos de la biblioteca llenos de documentos digitales y en papel y libros. El edificio tiene  26 metros de alto y es uno de los edificios-escultura más interesantes y modernos del mundo.

7. Biósfera Montreal. Montreal, Canada

Biósfera Montreal es un museo dedicado íntegramente al medio ambiente. El diseñador de esta particular estructura fue el arquitecto Richard Buckminster Fuller. La estructura es de 61 metros de alto y el diámetro de la esfera es de 78 metros. El marco principal está hecho de tubos de acero y utilizar alrededor de 1900 paneles de acrílico para las fachadas. Hoy la esfera sirve de locación para numerosas exibiciones interactivas para niños y muchas otros programas culturales y de entretenimiento para todas las edades.

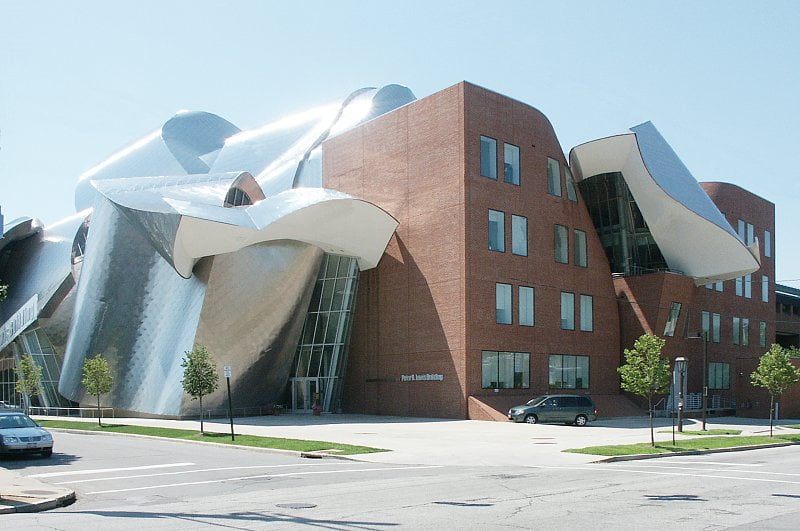

8. Edificio Peter B Lewis. Cleveland. Estados Unidos

Este edificio fue diseñado por el famoso arquitecto Frank Gehry y hoy es la sede de la Weatherhead Escuela de Management. El edificio tiene líneas curvilíneas y a pesar de que luce extraño es un trabajo artístico muy importante en la ciudad de Cleveland.

La estructura fue llamada así después de que el Presidente de Progressive Insurance, una compañía de seguros donó 37 millones de dólares para su construcción. El costo total fue de 62 millones y mide casi 152.000 metros cuadrados.

El estilo y la estructura es una clara reminiscencia del Museo Guggenheim de España que también fue construido por el maestro de la arquitectura pop Frank Gehry.

9. Bibliotheca Alexandrina. Elshtaby. Egipto.

La Biblioteca Alexandrina es una de los más famosos centros culturales del mundo, localizado en la ciudad de Elshtaby en Egipto. El edificio. El estilo de construcción responde a un eipcio contemporáneo, simulando el disco titilante debajo del sol. La biblioteca puede albergar 8 millones de libros, la sala principal de lectura es enorme (70.000 m2) y tiene 11 niveles armoniosamente en cascada. En las paredes exteriores se pueden ver inscripciones caligráficas en la pared de granito y el techo de la sala de lectura tiene 32 metros de alto.

Los arquitectos y planificadores fueron profesionales de Hamza Asociados y el estudio Snohetta. La biblioteca y el centro cultural recibieron el Premio Aga Khan de Arquitectura en 2004. Ocupa el mismo lugar que la antigua biblioteca de Alejandria.

10. Casa domo. Pensacola Beach. Florida. Estados Unidos

Esta estructura es un domo (o cúpula) geodésica que además de ser extremadamente confortable, muy sólida y resistente a todas las condiciones climáticas. Desde el interior los invitados tienen una vista al océano, ya que al ser una estructura esférica se puede tener una vista panorámica muy original.  El arquitecto que la construyó es Bob Bissett.

11. Parc Guell. Barcelona. España

Este parque está lleno de maravillosas piezas de arquitectura del maestro Antonio Gaudi. Está ubicado en Barcelona y fue construido entre 1900 y 1914. Algunas de las más notables piezas de este parque incluyen la entrada, que da la sensación de que uno entra a un castillo. Asi como el colorida fuente con forma de dragón.

12. Panal de abejas. Jerusalem. Israel.

Este edificio residencial ha roto todas las reglas de la arquitectura tradicional. Fue construido en 1970 basado en los planos del arquitecto Zvi Hecker para el Ministerio Nacional de Vivienda que quería un diseño que rompiera con los patrones arquitectónicos de la ciudad.

Ingeniería en Construcción

 Objetivos de la Carrera

El desarrollo y aplicación de óptimas técnicas constructivas, factibles económicamente, compatibles en lo social y con el medio ambiente.

Perfil Profesional

Profesional que se maneja en el área de la administración de la construcción, dirigiendo y asesorando el proceso constructivo de *obras viales, *hidráulicas, industriales y de edificación.

Si tomamos como ejemplo la idea de levantar un edificio, primero el Arquitecto proyecta el edificio; luego el Ingeniero en obras civiles estudia las estructuras adecuadas para esta obra; y el Ingeniero en Construcción es el que materializa el proyecto, construye el edificio con las técnicas de construcción adecuadas para cumplir con las especificaciones del proyecto.

Duración aproximada de los años de estudio.

5 años.

Especialidades

Dirección de obras.
Tasación y evaluación de proyectos.
Gestión de la construcción.

Habilidades.

Capacidad de análisis de fenómenos físico-constructivos.
Habilidad matemática.
Habilidad para la planificación y organización de actividades.

Ámbito de trabajo.

Trabajo en terreno tanto en ciudad como en áreas rurales moviéndose de un lado a otro, muchas veces bajo condiciones y ambientes físicos adversos.

Glosario de Términos

*Planificar: Trazar un plan, determinando qué se va a hacer.

*Organizar: Dar a las partes de un todo la disposición necesaria para que pueda funcionar. Disponer todo en relación a lo que se realizará, acorde a lo planificado.

*Programar: Determinar cómo se va a realizar y en qué períodos de tiempo.

*Supervisar: Ver cómo va quedando el trabajo y procede a su corrección si es necesario.

*Fiscalizar: Criticar el trabajo realizado.

*Peritajes: Informe técnico con valoración económica que realiza el experto en el área.

*Obras viales: todo tipo de vía de transporte como caminos, puentes, etc.

*Topografía: representación gráfica de un terreno en forma de mapa, que muestra el relieve de su superficie.

*Albañilería: Técnica constructiva en las que se usan piedras, ladrillos, arena y materiales semejantes.

*Mecánica de Suelos: ensayos que se tienen que realizar en una obra vial, estructural o geotécnica para clasificar los suelos y determinar parámetros de su resistencia.

*Geotecnia: Estudio de la composición y propiedades de la zona más superficial de la corteza terrestre, para el asiento de todo tipo de construcciones y obras públicas.

*Hidráulica: Trabajo de conducir, contener, elevar y aprovechar las aguas.
Parte de la mecánica que estudia el equilibrio y el movimiento de los fluidos.

*Investigación de Operaciones: ciencia que se ocupa de la toma de decisiones.

*Fundaciones: cimientos.

*Hormigón: concreto.

PLANOS DE DETALLES

Los planos de detalle muestran una pequeña parte de la construcción (a gran escala), para especificar cómo encajan los diversos elementos arquitectónicos.
También se pueden utilizar para mostrar otros detalles, por ejemplo los elementos decorativos. El dibujo de detalles es una forma estándar de mostrar los elementos de construcción del inmueble y, por lo general, muestran zonas complejas (como enjarjes de muros con tabiques, zonas de ventanas, aleros o la cumbrera) que no pueden mostrarse claramente en un dibujo general del edificio.
Un conjunto completo de detalles de construcción tiene que mostrar los distintos detalles en planta, así como en sección. Un detalle, rara vez se representa de forma aislada: un conjunto de datos muestra la información necesaria para entender la construcción en tres dimensiones. Las escalas típicas para los detalles son 1/25, 1/10, 1/5 o a tamaño real 1/1.
En la construcción tradicional muchos detalles están normalizados. Por ejemplo; la construcción de una ventana de guillotina se deja en manos del carpintero, que entiende plenamente lo que se requiere, aunque los detalles decorativos de la fachada requieren planos de detalle. Por el contrario, los grandes edificios modernos tienen que estar plenamente detallados debido a la proliferación de diferentes productos, métodos y sus posibles soluciones.



   PLANO  ALZADO

Un alzado es la vista de un edificio de frente o desde un lado. Es una representación plana de una fachada. Esta es la forma más común usada para describir la apariencia externa de un edificio. Cada alzado se denomina en relación con la dirección de los puntos cardinales; por ejemplo, el alzado norte de un edificio es el lado que se mira hacia el norte. Los edificios rara vez son de planta rectangular, por lo que un alzado típico puede mostrar todas las partes del edificio que se ven desde una dirección.
Geométricamente, un alzado es una proyección ortográfica horizontal de un edificio en un plano vertical, que suele ser paralelo a un lado del edificio.
Los arquitectos también utilizan la palabra alzado como sinónimo de fachada, por lo que la fachada norte es, literalmente, el alzado norte del edificio.

Una sección, también llamado plano de corte, es la representación gráfica de un plano vertical que corta al objeto, de la misma manera que un plano de planta es una sección horizontal, visto desde la parte superior. En la sección, todo se corta por el plano de sección. El perímetro seccionado se traza con una línea gruesa, a menudo con un relleno sólido para mostrar los objetos que se cortan. Lo no seccionado se traza con una línea más delgada. Las secciones se utilizan para describir la relación entre los distintos niveles de un edificio.

En la sección de que se muestra aquí, se ve la cúpula superior y una segunda cúpula inferior. En el espacio situado entre las dos se alberga un telescopio astronómico.
Un alzado en sección es una combinación de una sección transversal con los alzados de otras partes del edificio, vistas más allá del plano de sección.
Geométricamente, una sección transversal es una proyección ortográfica horizontal de un edificio sobre un plano vertical, con el plano de corte vertical situado a través de la construcción.


PLANO DE SITUACIÓN

Un plano de situación es un tipo específico de plano, que muestra un edificio o grupo de edificios y su entorno. Un plano de ubicación muestra los límites de la propiedad, las zonas de acceso y las estructuras cercanas si son relevantes para el diseño.
Para un proyecto en una zona urbanizada, el plano de situación sirve para mostrar las calles cercanas y cómo el edificio se ajusta al diseño urbano. Dentro de los límites del sitio, el plano de situación proporciona una visión general. Se indican los edificios (si los hubiera) ya existentes y los que se proponen, viales, estacionamientos, senderos, jardines y la plantación de árboles.
Para un proyecto de construcción, el plano de ubicación también tiene que mostrar las conexiones de todos los servicios: líneas de drenaje y alcantarillado, red de agua, electricidad y de comunicaciones, iluminación exterior, etc.
Los planos de situación se utilizan para representar una propuesta de construcción antes del diseño final: la elaboración de un plano de situación es una herramienta para decidir tanto el diseño de ubicación, el tamaño y la orientación de las propuestas de nuevos edificios.
Un plano de ubicación se utiliza para verificar que la propuesta cumple con las normas locales de desarrollo, incluidas las restricciones de lugares de interés histórico. En este contexto, el plano de ubicación forma parte de un acuerdo legal, y puede ser un requisito el que sea elaborado por un profesional: arquitecto, ingeniero, arquitecto paisajista o topógrafo.


VISTAS ESTÁNDAR UTILIZADAS EN EL  DIBUJO ARQUITECTÓNICO.

 Un plano de arquitectura es la representación gráfica más fundamental, una vista desde arriba que muestra la disposición de los espacios en la construcción de la misma manera que un mapa, reflejando la disposición en un nivel particular de un edificio.
Técnicamente, se trata de una sección horizontal a través de un edificio (convencionalmente, a un metro sobre el nivel del suelo), que muestra las paredes, aberturas de ventanas, puertas y otras partes en ese nivel.
La vista en planta incluye todo lo que se puede ver debajo de ese nivel: el suelo, las escaleras (sólo hasta el nivel del plano), accesorios e incluso muebles. Los objetos situados por encima del nivel del plano (por ejemplo, vigas del techo) suelen estar indicados con líneas punteadas.
La planta es una vista geométrica que se define como una proyección vertical ortográfica del objeto sobre un plano horizontal, situado cortando la construcción.

DIBUJO ARQUITECTONICO

El dibujo arquitectonico es aquel que se caracteriza por representar arquitectura, sea este como detalle arquiectónico o como espacio arquitectónico. Puede ser expresado en planta, alzado, seccion, perspectiva o perspectiva axonométrica.

A este tipo de dibujo se le confiere una responsabilidad, pues tiene que ser realizado pensando en las personas que habitarán esa arquitectura, sus medidas y los medios para su construcción. Otros aspectos, como la distribución de espacios, el color y el trabajo conceptual, se relacionan con el diseño arquitectónico.

LEVANTAMIENTO

En geologia, un levantamiento es la elevación del suelo en toda una región por efecto de fuerzas tectonicas o isotonicas.
Las dos causas principales de las deformaciones positivas (hacia arriba) de un terreno son tanto el plegamiento, debido a empujes laterales del contenido de un geosinclinal, cuya consecuencia es la formación de un sistema montañoso; como al reajuste isostático debido a que todo un compartimiento de la corteza terrestre ha perdido una parte importante de su peso al fundirse el hielo de los inlandsis cuaternarios o bien por haber sufrido una erosión muy significativa.

LONGITUD Y MEDICIÓN

Medir es compartir algo frente a una unidad de referencia. Para encaso de las longitudes en colombia se uza el sistema metrico cuya unidad base es el metro.
 Existen múltiplos y submúltiplos del metro los cuales se huzan segun sea la longitus que vamos a medir, es decir sustancias cortas o largas.

En construccion y arquitectura cuando se habla de longitudes las unidades mas uzadas son: kilometro, hectometro, decametro, metro, decimetro, centimetro, milimetro.

TIPOS DE ESCALA

Existen tres tipos de escalas llamadas:

-Escala natural: Es cuando el tamaño fisico del objeto representado en el plano coincide con la realidad. Existen varios formatos normalizados de planos para procurar que la mayoría de piezas que se mecanizan estén dibujadas a escala natural; es decir, escala 1:1.

- Escala de reducción: Se utiliza cuando el tamaño físico del plano es menor que la realidad. Esta escala se utiliza para representar piezas (E.1:2 o E.1:5), planos de viviendas (E:1:50), mapas físicos de territorios donde la reducción es mucho mayor y pueden ser escalas del orden de E.1:50.000 o E.1:100.000. Para conocer el valor real de una dimensión hay que multiplicar la medida del plano por el valor del denominador.

-Escala de ampliación: Se utiliza cuando hay que hacer el plano de piezas muy pequeñas o de detalles de un plano. En este caso el valor del numerador es más alto que el valor del denominador o sea que se deberá dividir por el numerador para conocer el valor real de la pieza. Ejemplos de puros AMOs.
